Cartographie des flux : un outil Lean indispensable pour améliorer vos processus industriels

La cartographie des flux, ou Value Stream Mapping (VSM), est une méthode clé du lean management. Elle permet de visualiser l’ensemble des étapes d’un processus (de la commande client à la livraison) pour identifier les gaspillages, les points de friction, et les pistes d’amélioration.

‍

Chez NRJx, si notre spécialité reste l’optimisation énergétique, nous savons que l’énergie n’est qu’un maillon de la chaîne. Et pour agir efficacement, encore faut-il avoir une vision claire des flux de valeur. C’est exactement ce que permet la cartographie des flux.

‍

Qu’est-ce qu’une cartographie des flux ?

La cartographie des flux est une représentation visuelle de l’ensemble des étapes nécessaires à la réalisation d’un produit ou d’un service. Elle inclut :

‍

• Les flux de matières : matières premières, composants, produits finis
• Les flux d’informations : commandes, plannings, données de production
• Les délais : temps de cycle, de traitement, d’attente
• Les ressources utilisées : machines, personnel, énergie, etc.

‍

Cette cartographie donne une vision globale du processus industriel, et permet d’identifier les gaspillages au sens lean (muda) : surproduction, stocks inutiles, déplacements, temps d’attente, défauts, etc.

‍

Objectif : faire apparaître la "valeur ajoutée".

Dans une logique Lean, on cherche à maximiser la valeur pour le client tout en réduisant les pertes de valeur.

‍

La cartographie des flux distingue donc :

• Les étapes à valeur ajoutée (VA) : qui transforment réellement le produit ou répondent à un besoin client
• Les étapes sans valeur ajoutée (NVA) : nécessaires mais non créatrices de valeur (contrôles, transferts, attente…)
• Les gaspillages purs : que l’on peut éliminer

‍

Comment réaliser une cartographie des flux ? (Méthode pas à pas)

Voici les grandes étapes pour cartographier un processus :

‍

1. Choisir un périmètre clair

Sélectionner un flux de valeur représentatif (ex : fabrication d’un produit spécifique, parcours client, etc.)

‍

2. Constituer une équipe pluridisciplinaire

Inclure des opérateurs, managers, maintenance, qualité, référent énergie… bref, tous ceux qui vivent le processus au quotidien.

‍

3. Observer et recueillir les données terrain

• Temps de cycle
• Stocks
• Fréquence de production
• Taux de défauts
• Données énergétiques (éclairage, air comprimé, machines, etc.)
• Flux d’information (ERP, ordres de fabrication)

‍

4. Représenter le processus

Utiliser des symboles standardisés (issus du VSM), comme :

🏭 Processus de production

📦 Stock

➡️ Flux physique

🖥️ Flux d'information

⏱️ Temps de cycle ou temps d’attente

⚡ Consommation d’énergie

‍

5. Calculer les indicateurs clés

• Temps d’écoulement (lead time)
• Temps de travail utile (cycle time)
• Pourcentage de valeur ajoutée
• Consommation énergétique par poste ou par produit
• Taux de rebuts
• Taux de rendement synthétique etc.

‍

Exemple : cartographie des flux dans une entreprise de packaging agroalimentaire

Contexte : un plasturgiste fabrique des barquettes alimentaires thermoformées à partir de bobines de plastique. Il fournit des clients dans la grande distribution et doit garantir à la fois qualité, traçabilité, sécurité alimentaire et compétitivité.

‍

Étapes du processus

• Réception des bobines de plastique
• Thermoformage des barquettes
• Découpe / éjection
• Contrôle qualité (détection visuelle + poids)
• Empilage / conditionnement
• Palettisation / stockage
• Expédition

‍

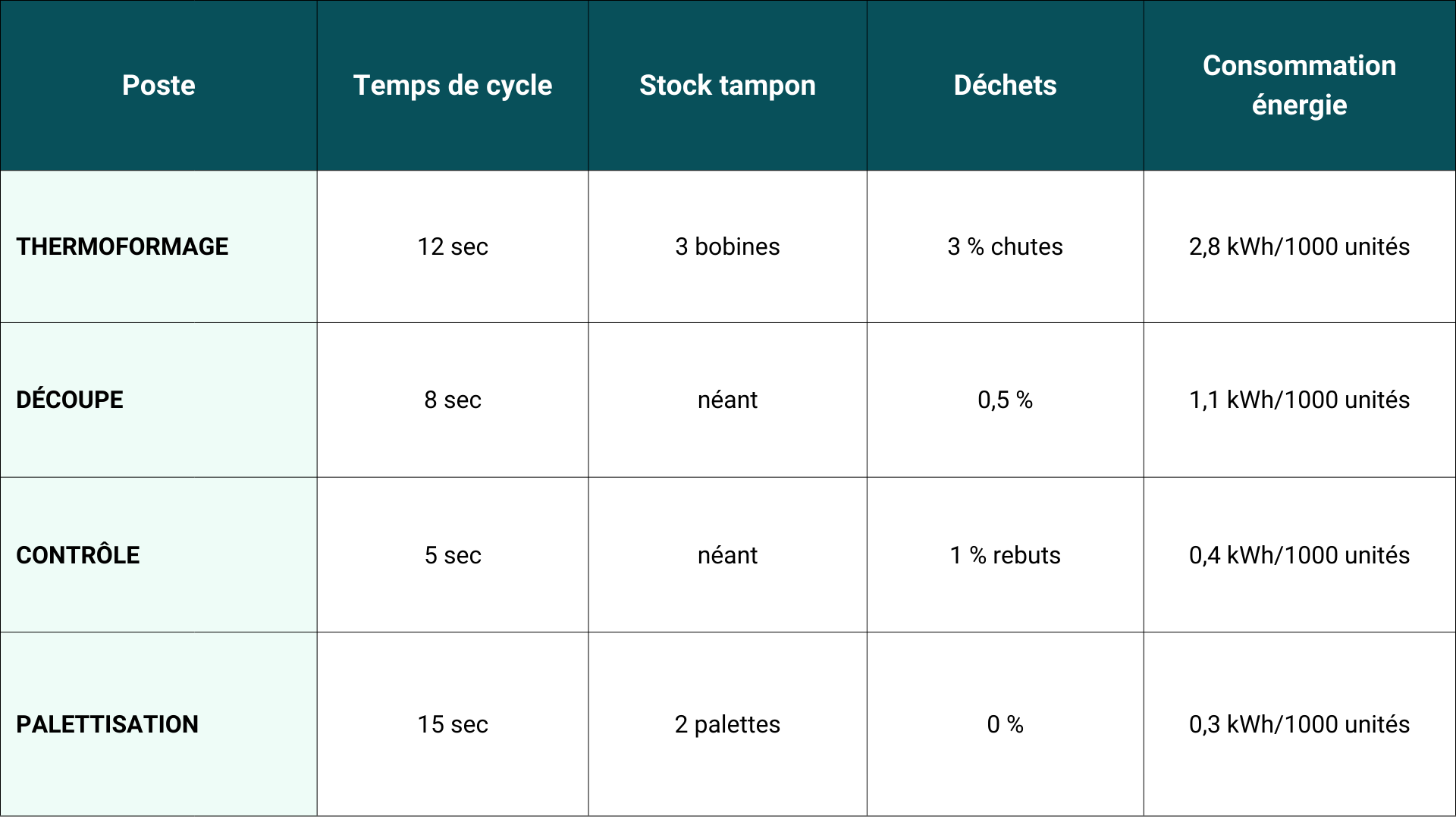

Données collectées pour la VSM :

‍

Ce que révèle la cartographie

• Temps d’attente important en début de ligne lié à une mauvaise synchronisation du planning des bobines
• Surconsommation énergétique au thermoformage due à une mauvaise gestion des temps de chauffe (machines laissées allumées hors production : talon de consommation)
• Chutes de matière non valorisées : aucune réintégration dans le process ou recyclage interne (loi AGEC)
• Contrôle qualité manuel sous-exploité : données non analysées à postériori pour identifier les causes de rebuts

‍

Résultats après mise en œuvre d’un plan d’action

• Réduction des temps d’attente grâce à une planification des flux tirés
• Mise en veille automatique des thermoformeuses entre les ordres de fabrication
• Installation de capteurs NRJx pour mesurer la consommation réelle par lot et par produit
• Création d’un tableau de bord NRJx croisant les données machines pour identifier les dérives, monitorer l’énergie et construire sa revue énergétique

‍

Comment NRJx s’intègre dans la démarche Lean

Chez NRJx, nous savons que la cartographie des flux est un outil stratégique… mais qu’elle est encore plus puissante quand elle est alimentée par des données fiables, continues et exploitables.

‍

Une fois votre cartographie des flux réalisée, le Système de Management de l’Energie (SME) NRJx vous permet de :

✅ Collecter les données de consommation en continu (énergie, air comprimé, vapeur, etc.)

✅ Mesurer et comparer la performance réelle de chaque poste

✅ Visualiser les écarts et les pertes en temps réel

✅ Suivre l’évolution de vos indicateurs de performance (kWh/1000 barquettes, taux de rebuts, TRS…)

‍

Vous passez ainsi d’un état des lieux statique à une supervision dynamique de vos flux… et de vos performances.

‍

En résumé

La cartographie des flux est un outil central du lean management pour rendre visibles les gaspillages et améliorer en continu vos processus industriels.

‍

Et avec une solution comme NRJx, vous allez encore plus loin : en intégrant la dimension énergétique dans votre VSM, vous pouvez gagner en efficacité, en sobriété, et en compétitivité.

‍
